Working Area | |
---|---|
Workpiece length (max.) | 79 in |
Turning diameter over bed | 26 in |
Turning-Ø over support | 17 in |
Turning diameter without gap bridge | 35 in |
Gap bridge length | 13 in |
Bed width | 16in |
Travels | |
---|---|
Travel X-axis | 14.5 in |
Travel Z1-axis | 9 in |
Swing range of top slide | 45° |

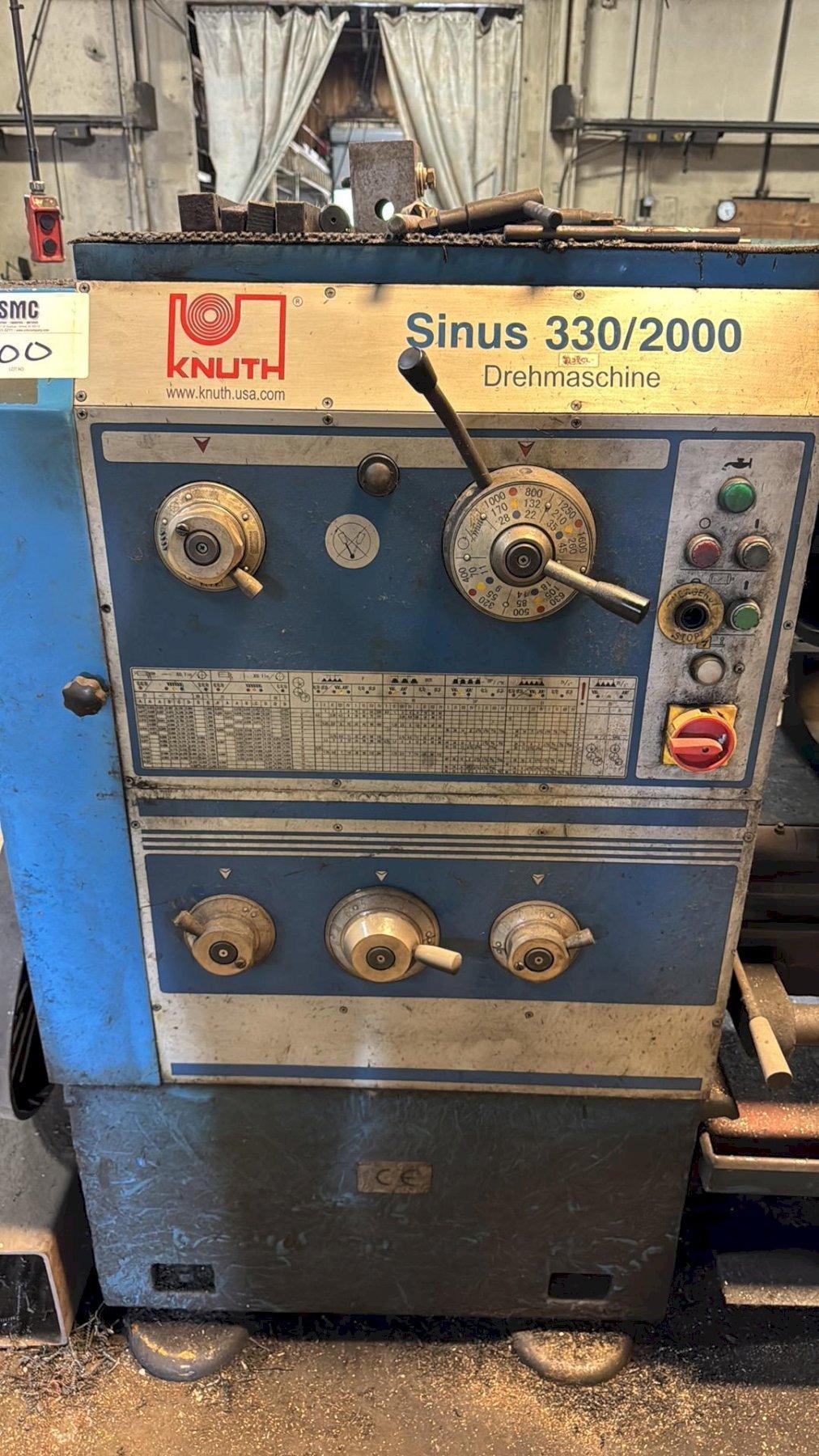

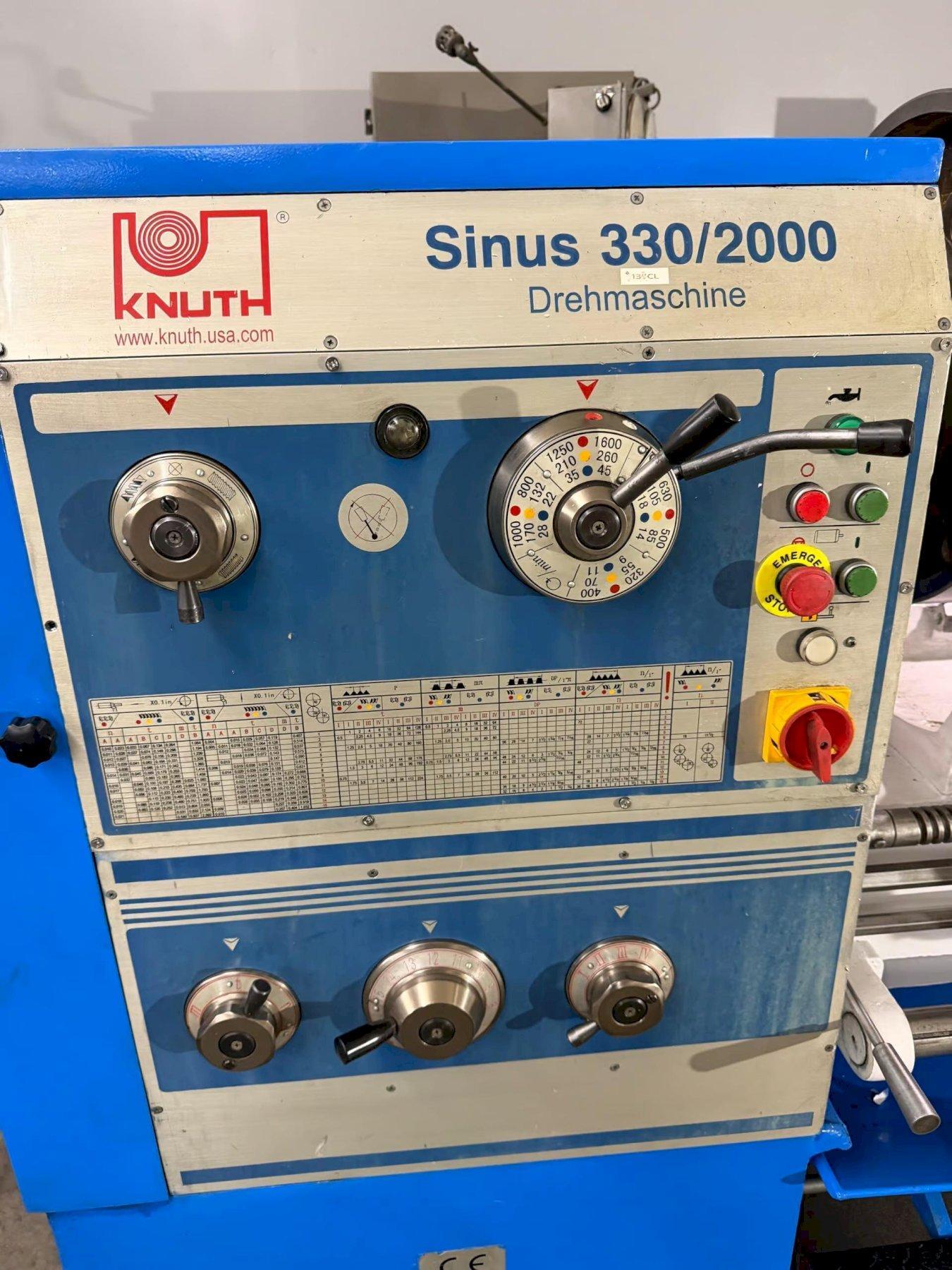

Headstock | |
---|---|
Spindle speed | 25 rpm - 1600 rpm |
Spindle bore | 4.1 in |
Spindle mount | D1-8 |
Spindle taper | 5 MT |
Rapid Feed | |
---|---|
Rapid feed X-axis | 78.74 in/min |
Rapid feed Z-axis | 157.48 in/min |
Feed | |
---|---|
Feed X-axis | 0.00087 in/R - 0.02913 in/R |
Feed Z-axis | 0.00173 in/R - 0.05827 in/R |
Threading | |
---|---|
Threading, metric | 0.45 mm - 120 mm |
Threading, diametric | 0.88 DP - 160 DP |
Threading, module | 0.25 mm - 60 mm |
Threading, whitworth | (54) 7/16 - 80 TPI |

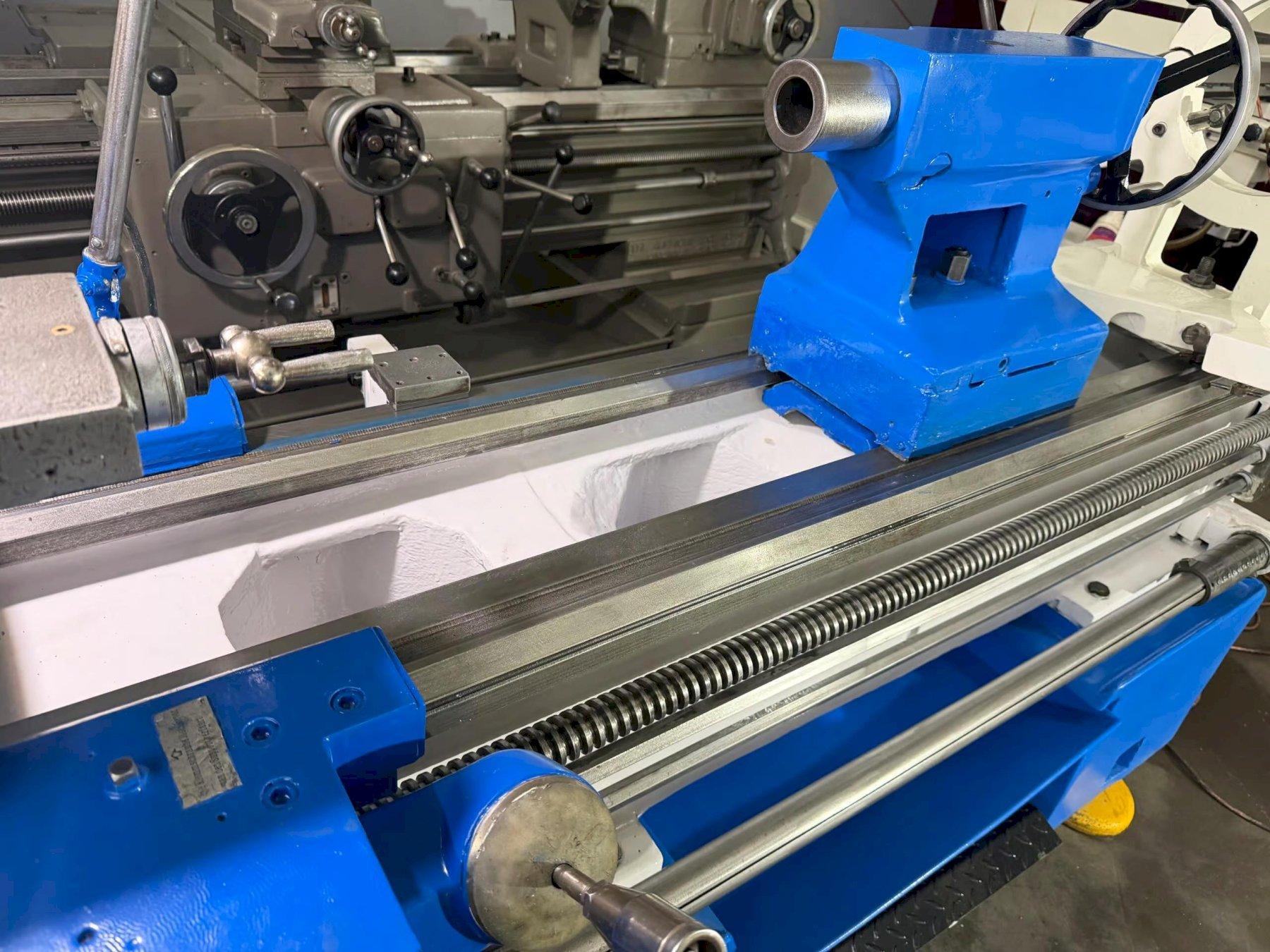

Tailstock | |
---|---|
Tailstock quill diameter | 4 in |
Tailstock taper | 5 MT |
Tailstock quill stroke | 9 in |
Tailstock traverse adjustment | ± 125 in |
Drive Capacity | |
---|---|

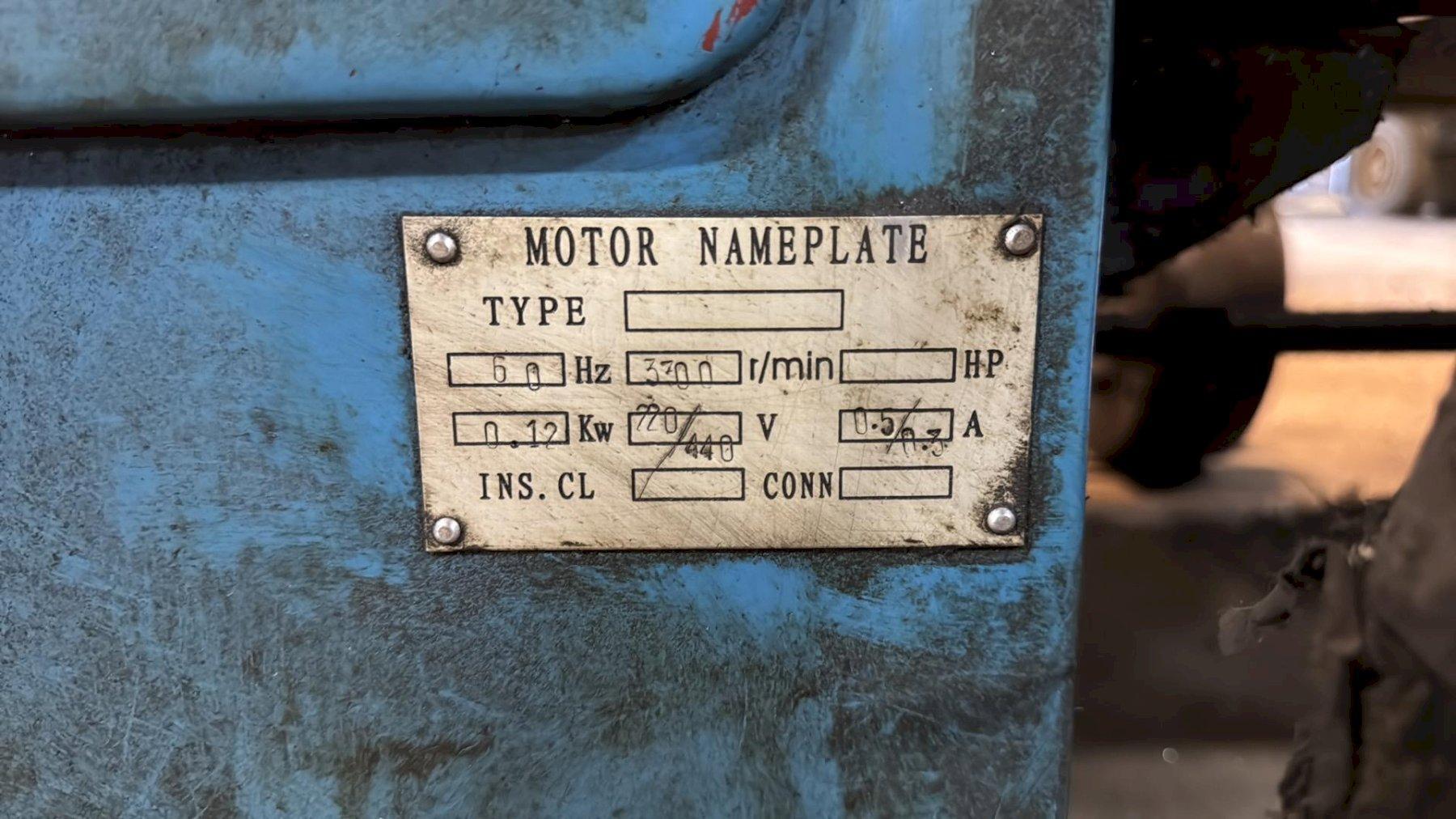

Motor rating main drive | 10.1 Hp |
Measures and Weights | |
---|---|
Overall dimensions (length x width x height) | 147 in x 49 in x 63 in |
Weight | 6380 lbs |
